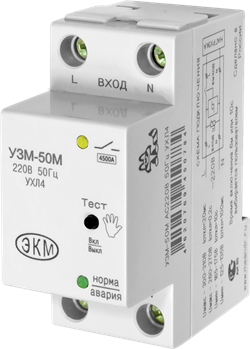

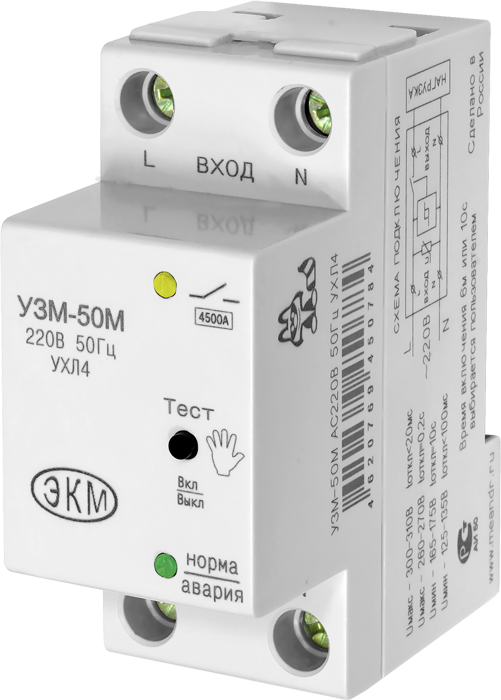

Реле контроля напряжения УЗМ-50М УХЛ4
Реле контроля напряжения УЗМ-50М УХЛ4
| Параметр | Ед.изм. | УЗМ-50М | УЗМ-51М |
|
Параметры защиты
|
|||
|
Уровень ограничения напряжения при токе помехи 100 А, не более
|
кВ
|
1,2
|
|
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
|
Дж
|
200
|
|
|
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс
|
А
|
8000/6000 | |
|
Время срабатывания импульсной защиты
|
нс
|
<25
|
|
| Порог отключения нагрузки при повышении напряжения, Uверх | В | 265 | 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 |
| Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. | В | 300 ± 15 | 300 ± 15 |
| Порог отключения нагрузки при снижении напряжения, Uниз | В | 170 | 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 |
| Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр | В | 130 ± 10 | 80± 10 |
|
Гистерезис возврата верхнего и нижнего порога от установленного значения
|
%
|
3
|
|
|
Питание
|
|||
|
Номинальное напряжение питания
|
В
|
230
|
|
|
Частота напряжения питания
|
Гц
|
50
|
|
|
Максимальное напряжение питания
|
В
|
440
|
|
| Потребляемая мощность | ВА | 2.2 | |
| Потребление электроэнергии | Вт*ч | 2.2 | |
|
Коммутирующая способность контактов
|
|||
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь)
|
А
|
63
|
|
|
Номинальная мощность нагрузки (AC250В)
|
кВт
|
15,7
|
|
|
Максимальный ток нагрузки, (активная – АС1, 30мин)
|
А
|
80
|
|
| Максимальная мощность нагрузки (АС 250В – АС1, 30мин) | кВт | 20,0 | |
|
Максимальный пропускаемый ток короткого замыкания 4500А (не более 10мс)
|
А
|
4500
|
|
|
Технические данные
|
|||
|
Задержка включения /повторного включения, выбирается пользователем
|
|
6 минут/10 секунд
|
|
|
Задержка ускоренного отключения по верхнему критическому порогу
|
мс
|
20
|
|
|
Задержка ускоренного отключения по нижнему критическому порогу
|
мс
|
100
|
|
|
Задержка отключения при повышении напряжения выше верхнего порога
|
с
|
0,2
|
|
|
Задержка отключения при снижении напряжения ниже нижнего порога
|
с
|
10
|
|
| Сечение подключаемых проводников не менее | мм² | 0.5-25 (20-4 AWG) | |
|
Габаритные размеры
|
мм
|
83х35х67
|
|
| Степень защиты реле по корпусу/по клеммам | IP40/IP0 | ||
|
Диапазон рабочих температур (по исполнениям)
|
°С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
| Температура хранения | °С | –40...+70 | |
|
Срок службы, не менее
|
лет
|
10
|
|
Мы предлагаем купить Реле контроля напряжения УЗМ-50М УХЛ4 в интернет магазине Ростов-Электро. Цена которого(ой) составляет 3 561,73руб.. Доставка по всей России. Самовывоз из двух розничных магазинов по Ростову-на-Дону. Гибкая система скидок оптовым покупателям. Товар сертифицирован. По вопросам просьба обращаться по телефону +7 (989)-703-98-52 либо на электронный адрес rostovelectro@mail.ru
