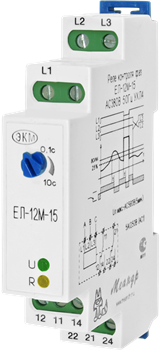

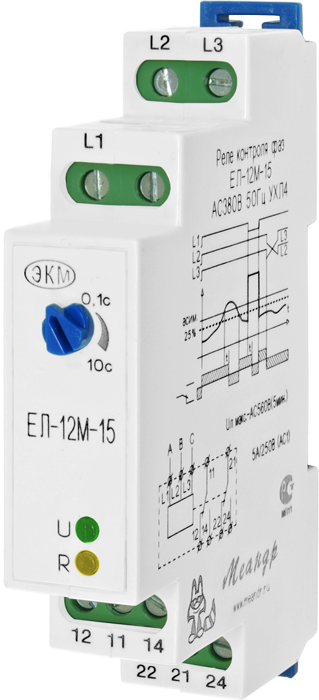

Реле контроля 3-х фазного напряжения ЕЛ-12М-15 AC400В УХЛ4
| Параметр | Ед.изм. |
|
|
AC400В |
|
|
Номинальное напряжение Uном 50Гц |
В | 100 | 230 | 400 | 415 |
|
Минимальное допустимое линейное напряжение |
В | 50 | 120 | 210 | 225 |
|
Максимальное допустимое линейное напряжение |
В | 150 | 340 | 560 | 600 |
|
Потребляемая мощность, не более |
ВА | 2 | |||
|
Время выключения встроенного реле при: |
|||||
|
Обрыве одной фазы |
с | 0,1-10 | |||
|
Обрыве двух или трёх фаз |
с | 0,1 | |||
|
Асимметрии линейных напряжений >25± 2% |
с | 0,1-10 | |||
|
Обратном порядке чередования фаз |
с | 0,1 | |||
|
«слипании» фаз |
с | 0,1-10 | |||
|
Превышении напряжения выше 1.3 Uном ± 5% |
с | 0,1 | |||
|
Минимальное синфазное напряжение включения |
В |
0.85 Uном |
|||
|
Гистерезис напряжения порога срабатывания |
В |
0.05 Uном |
|||
|
Погрешность времени срабатывания, не более |
% |
± 10 |
|||
|
Количество и тип контактов |
2 пеерключающие группы | ||||
|
Максимальный коммутируемый ток активная нагрузка: АС250В, 50Гц (АС1) / DC30В (DC1) |
А | 5 | |||
|
Максимальная коммутируемая мощность |
ВА | 1250 | |||
|
Максимальное коммутируемое напряжение |
В | 400 | |||
|
Максимальное напряжение между цепями питания и контактами реле |
В |
АС2000 (50Гц - 1 мин.) |
|||
|
Механическая износостойкость, не менее |
циклов |
10x106 |
|||
|
Электрическая износостойкость, не менее |
циклов | 100000 | |||
|
Диапазон рабочих температур (по исполнениям) |
0C |
- 25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|||
|
Температура хранения |
0C | -40...+70 | |||
|
Габаритные размеры |
мм | 17,5х90х63 | |||
|
Относительная влажность воздуха |
% |
до 80 (при 25 0C) |
|||
|
Высота над уровнем моря |
м | 2000 | |||
|
Рабочее положение в пространстве |
произвольное | ||||
| Режим работы | круглосуточный | ||||
| Масса | кг | 0,065 | |||
