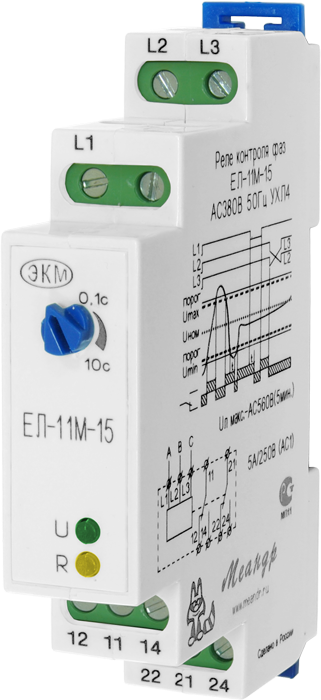

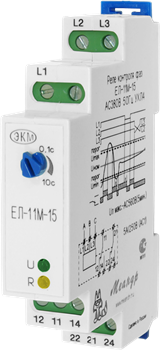

Реле контроля 3-х фазного напряжения ЕЛ-11М-15 AC400В УХЛ4
| Параметр | Ед.изм. |
|
|
|
|
|
AC400В |
|
|
Номинальное напряжение Uном50Гц |
В | 100 | 110 | 127 | 175 | 230 | 400 | 415 |
|
Минимальное допустимое линейное напряжение |
В | 50 | 55 | 72 | 88 | 120 | 210 | 225 |
|
Максимальное допустимое линейное напряжение |
В | 150 | 165 | 182 | 262 | 340 | 560 | 600 |
|
Потребляемая мощность, не более |
ВА | 2 | ||||||
|
Время выключения встроенного реле |
||||||||
|
снижении напряжения ниже 0.8 Uном ± 5% |
с | 0,1-10 | ||||||
|
обрыве одной фазы |
с | 0,1-10 | ||||||
|
обрыве двух или трёх фаз |
с | 0,1 | ||||||
|
асимметрии линейных напряжений >(30± 2)% |
с | 0,1-10 | ||||||
|
обратном порядке чередования фаз |
с | 0,1 | ||||||
|
«слипании» фаз |
с | 0,1-10 | ||||||
|
превышении напряжения выше 1.3 Uном ± 5% |
с | 0,1 | ||||||
|
Минимальное синфазное напряжение включения |
% |
0.85 Uном |
||||||
|
Гистерезис напряжения порога срабатывания |
% |
0.05 Uном |
||||||
|
Погрешность времени срабатывания, не более |
% |
+/- 10 |
||||||
|
Количество и тип контактов |
2 переключающие группы | |||||||
|
Максимальный коммутируемый ток активная нагрузка: АС250В,50 Гц (АС1)/DC30В (DC1) |
А | 5/5 | ||||||
|
Максимальная коммутируемая мощность |
ВА | 1250 | ||||||
|
Максимальное коммутируемое напряжение |
В | 400 | ||||||
|
Максимальное напряжение между цепями питания и контактами реле |
В |
АС2000 (50Гц - 1 мин.) |
||||||
|
Механическая износостойкость, не менее |
циклов |
10 x 106 |
||||||
|
Электрическая износостойкость, не менее |
циклов | 100000 | ||||||
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25...+55 (УХЛ4) -40…+55 (УХЛ2) |
||||||
|
Температура хранения |
°С |
-40…+70 |
||||||
|
Габаритные размеры |
мм |
17.5 х 90 х 63 |
||||||
|
Относительная влажность воздуха |
% |
до 80 (при 25 °С) |
||||||
|
Высота над уровнем моря |
м | 2000 | ||||||
|
Рабочее положение в пространстве |
произвольное | |||||||
| Режим работы | круглосуточный | |||||||
| Масса | кг | 0,065 | ||||||
