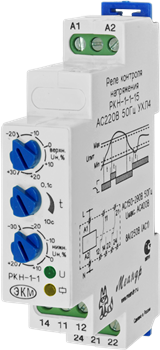

Реле контроля напряжения РКН-1-1-15 АС230В УХЛ4
Параметр
|
Ед.изм. | AC230В |
|
|
|
|
||||||
Номинальное напряжение Uном |
В | 230 | 60 | 100 | 110 | 190 | ||||||
Минимальное допустимое напряжение питания | В | 150 | 39 | 65 | 72 | 124 | ||||||
Максимальное допустимое напряжение питания |
В | 140 | 90 | 150 | 165 | 285 | ||||||
Потребляемая мощность, не более |
ВА | 2 | ||||||||||
Время выключения встроенного реле при: |
||||||||||||
снижении напряжения ниже 0.8 Uном ± 5% |
с | 0,1-10 | ||||||||||
обрыве одной фазы |
с | 0,1-10 | ||||||||||
обрыве двух или трёх фаз |
с | 0,1 | ||||||||||
асимметрии линейных напряжений >(30± 2)% |
с | 0,1-10 | ||||||||||
обратном порядке чередования фаз |
с | 0,1 | ||||||||||
«слипании» фаз |
с | 0,1-10 | ||||||||||
превышении напряжения выше 1.3 Uном ± 5% |
с | 0,1 | ||||||||||
Минимальное синфазное напряжение включения |
% |
0.85 Uном |
||||||||||
Гистерезис напряжения порога срабатывания |
% |
0.05 Uном |
||||||||||
Погрешность времени срабатывания, не более |
% |
± 10 |
||||||||||
Количество и тип контактов |
2 переключающие группы |
|||||||||||
Максимальный коммутируемый ток активная нагрузка: АС250В,50Гц (АС1)/DC30В (DC1) |
А | 5/5 | ||||||||||
Максимальная коммутируемая мощность |
ВА | 1250 | ||||||||||
Максимальное коммутируемое напряжение |
В | 400 | ||||||||||
Максимальное напряжение между цепями питания и контактами реле |
В |
АС2000, 50Гц, (1 мин.) |
||||||||||
Механическая износостойкость, не менее |
циклов |
10x106 |
||||||||||
Электрическая износостойкость, не менее |
циклов |
100000 |
||||||||||
Диапазон рабочих температур |
°С |
- 25…+55 (УХЛ4)
-40…+55 (УХЛ2)
-1…+55 (ТМ)
|
||||||||||
Температура хранения |
°С |
-40…+70 |
||||||||||
Степень защиты (по корпусу/по клеммам) |
IP40/IP20 |
|||||||||||
Габаритные размеры |
мм |
17.5х90х63 |
||||||||||
Относительная влажность воздуха |
% |
до 80 (при 25 °С) |
||||||||||
Высота над уровнем моря |
м | 2000 | ||||||||||
Рабочее положение в пространстве |
произвольное | |||||||||||
Режим работы |
круглосуточный | |||||||||||
Масса | кг | 0,065 |
